Rangkaian Pengendali motor 3 phase Auto-Manual

I.            TUJUAN

            Setelah melaksanakan praktik siswa dapat :

•       Memilih alat dan bahan yang digunakan dengan benar
•       Mengecek kondisi alat dan bahan dengan benar
•       Merangkai motor listrik 3 phasa Auto-Manual
•       Melaksanakan praktik sesuai SOP yang telah ditentukan
•       Membuat laporan praktik secara sistematis

II.            ALAT DAN BAHAN

            a.      Alat Utama

•  MCB 1 Phasa
•  MCB 3 Phasa
•  MC
•  TDR
•  OL
•  PB ON
•  PB OFF
• SWITCH AUTO MAN
•  Motor  3 Phasa

             b.      Alat Bantu

• Obeng +/-
• Tang Potong, Tang Kupas, dan Tang Sekun
• Multimeter

             c.       Bahan

• Kabel NYAF 1,5 mm²  (merah, kuning,hitam )
• Kabel NYAF 0,75 mm²  (putih/hijau/coklat dan biru)
• Kabel sekun
• Spiral

III.    TEORI SINGKAT

          Sistem pengendalian proses terbagi menjadi dua yaitu sistem pengendalian manual dan sistem pengendalian otomatis.

1.    Sistem Pengendalian Manual adalah sistem pengendalian dengan subyek adalah makhluk hidup, contoh oleh manusia. Biasanya sistem ini dipakai pada beberapa proses-proses yang tidak banyak mengalami perubahan beban  ( load ) atau pada proses yang tidak kritis.

2.   Sistem Pengendalian Otomatis adalah sistem pengendalian dimana subyek digantikan oleh suatu alat yang disebut controller. Dimana tugas untuk membuka dan menutup valve tidak lagi dikerjakan oleh operator, tetapi atas perintah controller.  (Gunterus, 1994)

IV.            LANGKAH KERJA

•      Pakailah pakaian safety dengan rapi dan benar
•      Siapkan alat dan bahan
•      Periksa kondisi alat dan bahan
•      Siapkan gambar kerja
•      Rangkailah instalasi kontrol sesuai gambar kerja
•      Periksa rangkaian dengan alat ukur sebelum diuji tegangan
•       Laporkan pada instruktur bahwa rangkaian siap dijalankan

V.    GAMBAR KERJA

a.            Rangkaian Kontrol

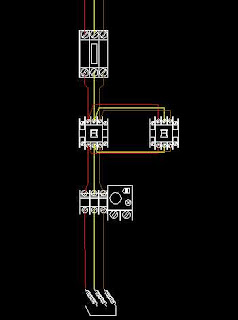

b.            Rangkaian Daya

c.            Diagram Ladder

d.            Design HMI



VI.           CARA KERJA RANGKAIAN

1. Bila selektor switch diposisi Manual maka bila STAR1 ditekan K1 kerja, START2 ditekan K2 kerja
2. Sedangkan bila selektor diposisi Automatis maka bila START1 ditekan K1 kerja, 3 detik kemudian K2 kerja
3. Rangkaian dilengkapi tombol Stop untuk mematikan semua rangkaian
