Rangkaian Mesin Cuci Otomatis



I.            TUJUAN


  Setelah melaksanakan praktik siswa dapat :

•       Memilih alat dan bahan yang digunakan dengan benar
•       Mengecek kondisi alat dan bahan dengan benar
•     Membuat Ladder PLC, dan Tabel Mnemonic
•       Melaksanakan praktik sesuai SOP yang telah ditentukan
•       Membuat laporan praktik secara sistematis

II.            ALAT DAN BAHAN


  a.      Alat Utama

•  MC                               2bh
• Alarm                            1bh
•  TDR                             6bh
•  PB ON                         1bh
•  Motor  3 Phasa           1bh


 b.      Alat Bantu

• Obeng +/-
• Tang Potong, Tang Kupas, dan Tang Sekun
• Multimeter


 c.       Bahan

• Kabel NYAF 1,5 mm²  (merah, kuning,hitam )
• Kabel NYAF 0,75 mm²  (putih/hijau/coklat dan biru)
• Kabel sekun
• Spiral

III.            DASAR TEORI

Secara garis besar, proses pencucian pada mesin cuci yang dilengkapi sensor dan pengontrol memiliki gambaran seperti berikut :

1. Memasukkan pakaian yang kotor ke dalam mesin cuci.
2. Melalui sensor yang telah dipasang, mesin cuci akan menganalisa pakaian dan secara otomatis akan memilah jenis pakaian, jenis noda.s
3. Proses selanjutnya adalah memasukkan ditergent dan air dan memulai proses pencucian.
4. Mesin cuci otomatis akan menghitung estimasi waktu yang diperlukan untuk proses pencucian.

Berhubung minimnya alat yang diperlukan dan tingkat pengetahuan akan koneksi hardware dengann komputer memaksa proses yang seharusnya digunakan oleh sebuah sensor diubah ke dalam bahasa pemrograman, yang pada prosesnya persis pada mesin pencuci yang dilengkapi denga sensor di atas. Dan gambaran sistem yang beruapa aplikasi ini adalah sebagai berikut :

1. Menginputkan model pakaian, jenis kain, jenis noda, warna kain, dan kepudaran kain.
2. Sistem akan mengelompokkan jenis kain dan jenis node.
3. Selanjutnya sistem akan menentukan jumlah diterjen dan jumlah air yang diperlukan berdasarkan jenis kain dan jenis noda.
4. Proses selanjutnya adalah menghitung jumlah putaran yang diperlukan oleh tiap pakaian berdarakan model pakaian, jenis kain, dan jenis noda.
5. Selanjutanya sistem akan menghitung waktu yang dibutuhkan berdasarkan tingkat kecepatan putaran mesin cuci per detik dan proses pencucian yang harus dilakukan menurut kapasitas maksimum mesin cuci.
6. Proses terakhir sistem akan melakukan pencucian.

IV.            LANGKAH KERJA

• Pakailah pakaian safety dengan rapi dan benar
• Siapkan alat dan bahan
• Periksa kondisi alat dan bahan
• Siapkan gambar kerja
• Rangkailah instalasi kontrol sesuai gambar kerja
• Periksa rangkaian dengan alat ukur sebelum diuji tegangan
•  Laporkan pada instruktur bahwa rangkaian siap dijalankan

V.           GAMBAR KERJA

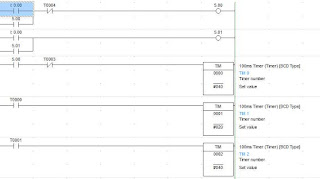

 a.          Ladder PLC

 b.          Tabel Mnemonic

VI.           CARA KERJA RANGKAIAN

1. PB START ditekan MC 1 kerja motor putar kanan selama 4 detik, kemudian MC 1 mati selama 2 detik
2. Disusul MC 2 kerja motor putar kiri selama 4 detik, kemudian MC 2 mati selama 2 detik
3. Proses ini akan berulang terus selama 30 detik, disusul bunyi alarm selama 5 detik
